长度测量误差E0

自1.5 + L/350 μm起

特性

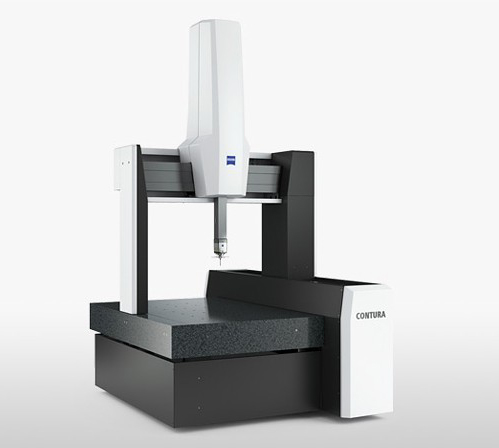

优异的测量技术、蔡司CALYPSO测量软件以及高度优化的通用测量程序，CONTURA成为同类测量机中的标杆之作。

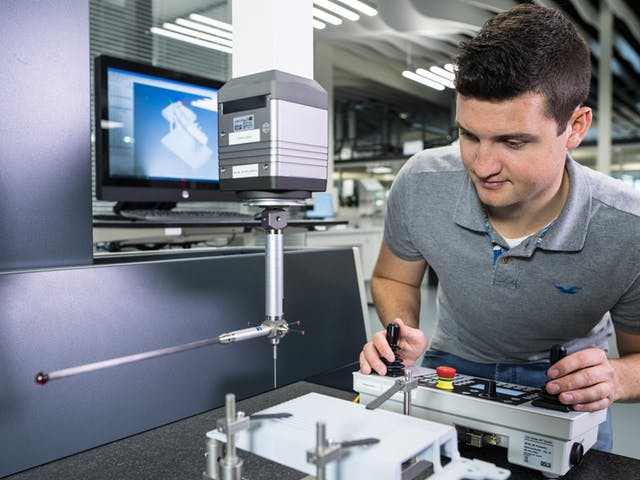

控制简便

用户无需计算机，只需借助界面友好的控制面板即可对系统进行控制。通过先进的摇杆可对所有轴的运动进行更为便捷与精准的控制。可在CNC模式下对速度进行调节。

计算机辅助精度修正（CAA)

动态形变的桥架直接影响测量精度，尤其是在扫描测量时更是如此。CONTURA可计算这一动态效应所需的补偿值。因此在高速测量环境下亦可保证测量精度。

耐用、精准

根据配置不同，CONTURA采用工业陶瓷或CARAT导轨，具有极佳的刚性 、较低的热膨胀性和轻盈的机身重量。三轴均采用四面环抱气浮轴承，可在高速运行和加速的条件下保持稳定性。

悬浮安装在CONTURA导轨上的玻璃陶瓷光栅尺具有零膨胀特性，因此无需安装温度传感器或进行误差补偿。高等级的防护特性使得该机器可以在生产车间使用。

探头类型

CONTURA可配备固定型被动式探头、灵活的蔡司RDS关节式探头座或主动式扫描测针。各类探头均具有扫描功能。

主动式探头采用蔡司navigator技术——高速测量唾手可得。

接触式

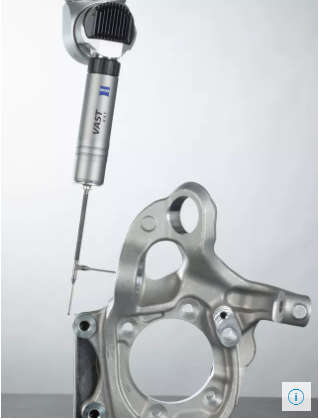

被动式传感器适用于测量拥有垂直面且没有斜面特征的小型工件。蔡司CONTURA被动式配备蔡司VAST XXT扫描传感器，

为单向生产中的生产和过程检测提供了一种经济入门级的扫描技术。

RDS

RDS关节式探头座尤其适合测量复杂零件，测量这类零件时通常需要使用到多个具有不同空间位置的测针。它能够以2.5°的步距，旋转运行到20,736个不同空间位置，

因此每个零件特征都能被测量到。上述性能的实现归功于旋转范围覆盖+/-180°的水平和垂直旋转轴。

此外，适用于触发式探头的 RDS-CAA还有助于缩短校准时间：您只需校准几个空间角度位置。编程时，RDS可通过控制面板上的操纵杆轻松定位，因此可大大缩短编程时间。

此设计可应用于标准、紧凑和多探头测量机配置。

主动式

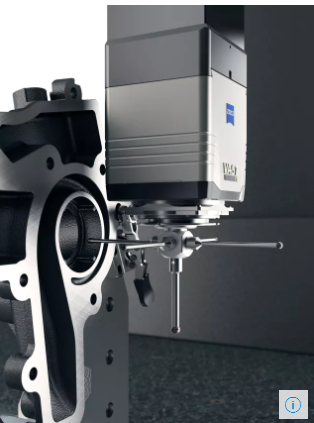

蔡司CONTURA主动式标配有导航技术，单次快速扫描即可获得所需测量值。它可以使用蔡司的VAST XTR gold或VAST XT gold主动式扫描探头进行操作，以测量深度和偏移特征，且可保持高产量率。

测量范围(in mm)

可配置的传感器
